신호단속

개요

신호등 신호를 읽고 신호 위반하는 차량을 촬영하고, 녹색/ 적색 신호에 속도위반 촬영하는 기능을 갖습니다.

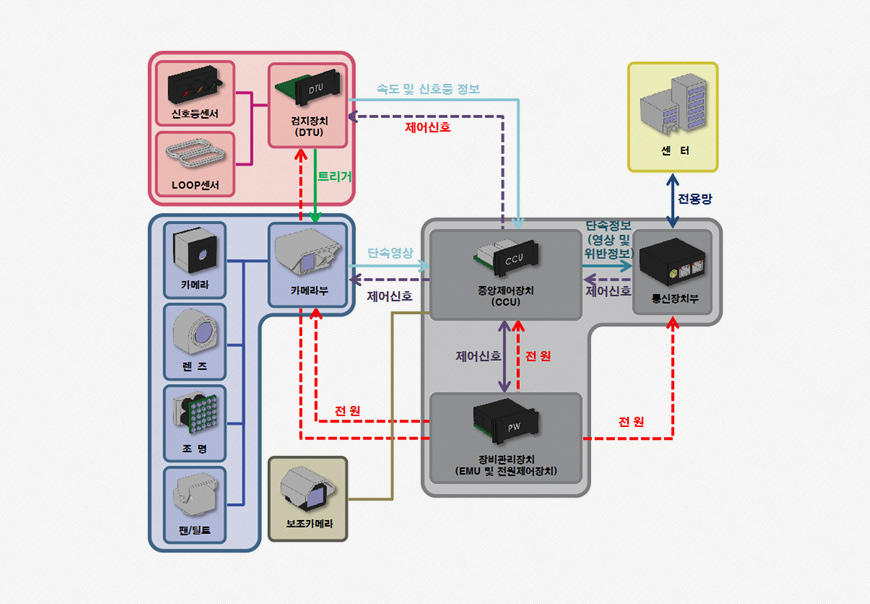

시스템 기능 및 사양

* CCU : 전체 시스템을 관할하는 프로그램이 동작하는 중앙제어장치
* 통신장치 : 무선 LTE 모뎀으로 통신사에서 제공을 한다.
* 카메라/렌즈 : 영상을 촬영하여 번호인식을 할 수 있게 한다.
* LED 조명 : 야간에 영상촬영을 위한 장치이다.
* DTU/루프센서 : 차량을 검지하여 속도를 산출하는 기능을 갖는다.
* 보조카메라 : 차량을 트랙킹을 하여 차량이 신호위반 여부를 확정한다

기능적 스펙

  • 차량번호 인식률
    90% 이상 (경찰청 기준 80%)
  • 차량번호 오인식률
    2% 이상 (경찰청 기준 2%)
  • 속도 오차율
    5% 이내 (경찰청 기준 5%)

하드웨어 스펙

PET 용도별 분류
구분 구성요소 규격
주 제어기 차량검지 모듈
  • 차량, 속도, 신호현시 검지
  • 측정가능속도 : 10~250Km/h
  • 속도오차율 : ± 5% 이하
  • 환경변화에 따른 루프자동보정기능
CCU 모듈
  • 위반차량 정보처리 기능 : 속도,영상
  • 번호판인식율 : 80% 이상
  • 오인식율 : 2% 미만
  • 통신제어 : 위반차량정보 센터로 전송
EMU 모듈
  • 환경모니터링
  • 전원관리장치제어
  • 8Port 허브내장
DC POWER 모듈
  • 안정적인 DC전원 공급
  • 과전류, 과전압 보호기능 : 내장
통신장치부 통신장치
  • 설치환경에 따라 다양한 통신 수용 - DSU/무선(CDMA)모뎀/광모뎀
전원부 전원장치
  • 시스템에 안정적인 AC전원 공급
  • 팬히터, 전원 제어
  • 주제어기 전원 제어
함체부 제어함체
  • 구조 : 방수, 방습, 방진 2중 구조
  • 재질 : 스테인리스
  • 필터 : 먼지방지용 특수필터
  • 접지 : 3종 접지
번호인식카메라 디지털 카메라
  • 고해상도 차량영상 촬영
  • 디지털 카메라(흑백), 1394방식
  • 화소수 : 1,392 X 1,032
  • 셔터속도 : 1/15~1/100,000sec
  • S/N 비 : 60dB
렌즈
  • 전동 ZOOM, FOCUS 원격 조정
  • 과속 : 10~100mm
조명
  • 방식 : 근적외선 방식(700nm)
  • 연속트리거 : 2회/sec
  • 야간밝기 유효거리 : 과속 30m, 신호 50m
팬틸트
  • 차로변경 : 3개차로 변경가능
  • 볼트구멍 호환 : 지름7mm
카메라 하우징
  • 전천후형, 히터와 Fan 내장
보조영상카메라 아날로그 카메라
  • 아날로그 카메라
  • 화소수 : 768 X 494
렌즈
  • 구동방식 : 수동식
  • 초점거리 : 3.5 ~ 8mm
팬/ 틸트
  • 형식 : 고정형 브라켓
